En premier lieu, on dessine le sol, surface simple ou complexe qui doit être fermée (apparition d’une surface blanche au centre, sélectionnable en pointillé).

Si la surface n’apparaît pas c’est que les arrêtes ne se rejoignent pas, vérifier qu’elles soient toutes sur le même plan

Pour cela plusieurs outils:

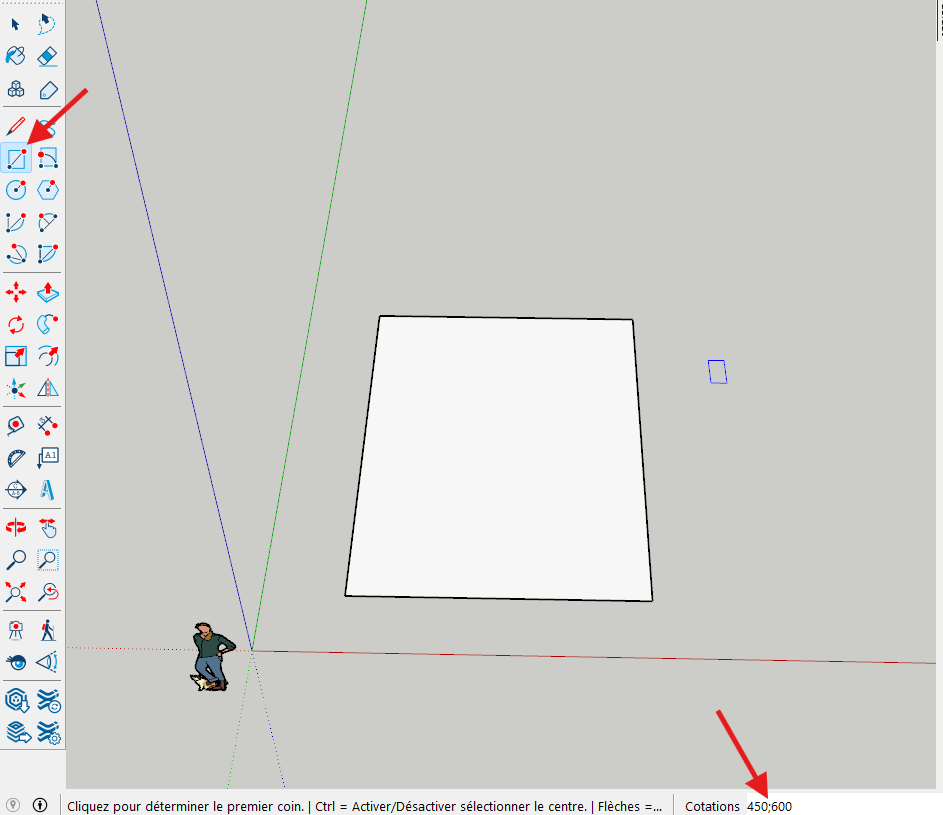

  – Outil rectangle, un clic puis on tire vers une direction sans forcément recliquer, on lève les mains de la souris et on entre les dimensions, [longueur; largeur] directement sur le clavier avec un point-virgule entre les longueurs.

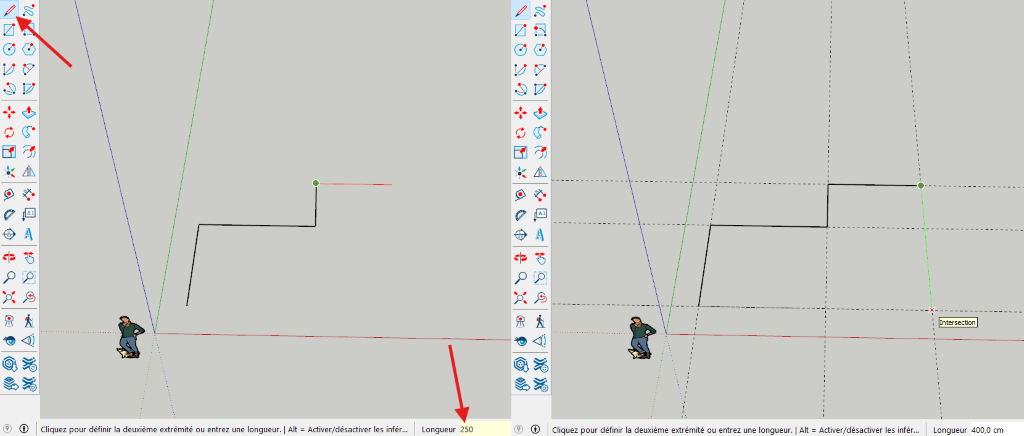

  – Outil crayon, on démarre par un clic, on tire la souris dans la direction souhaitée , attention à respecter la couleur des axes, on entre la mesure sur le clavier, puis touche « Entrée ».

On peut utiliser des lignes d’aide afin de se positionner sans doute possible d’une intersection à une autre.

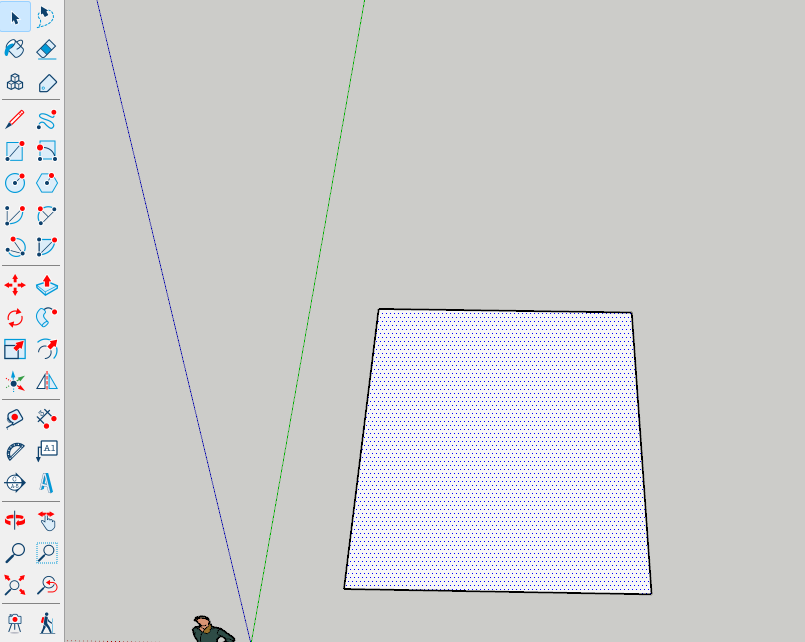

⚠️ La surface doit être également fermée, sélectionnable:

Si la surface n’apparaît pas c’est que les arrêtes ne se rejoignent pas, vérifier qu’elles soient toutes sur le même plan, parfois en faisant tourner le modèle, en orbitant, on se rend compte que la hauteur des différends point n’est pas au même niveau.

Pour éviter ceci, ne pas hésiter à créer une première surface grâce à l’outil rectangle et redessiner dessus , comme sur une feuille de papier.
