–  Il faut repérer la cotation la plus grande, la moins déformée.

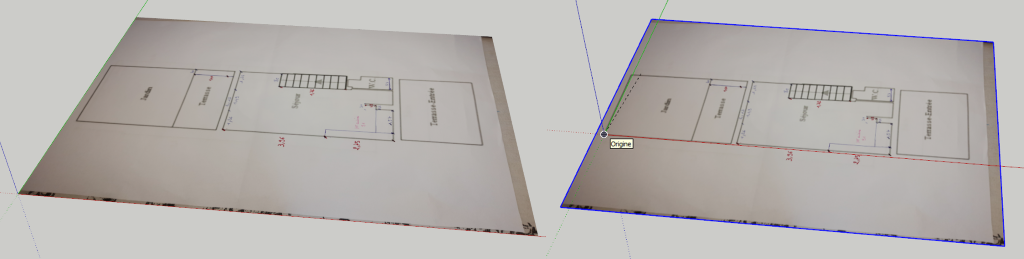

– Vérifier que le plan (et non la feuille) soit correctement positionner à l’origine et le long de la ligne rouge sans quoi il faudra le faire pivoter et le déplacer.

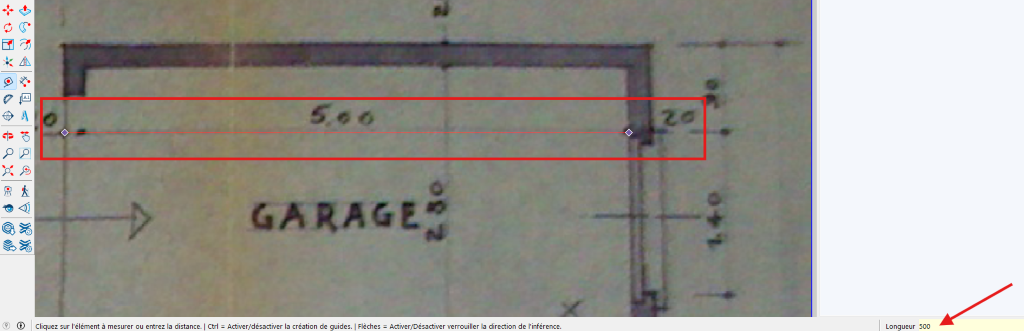

– “Outil mètre”/“touche Ctrl” (non maintenue) le + doit disparaître. On zoom sur le premier croisement de la cotation, sans recliquer on étire jusqu’à la partie opposée, on reclique.

⚠️ le trait créé doit être de la couleur d’un axe (vert ou rouge) sans quoi le plan n’est pas droit.

– On lève les mains de la souris et on tape sur le clavier la dimension prévue sur le plan.

⚠️ On peut s’appuyer sur le plan mais les cotations réelles, prises en métré chez le client ou annoncées sur le plan, doivent toujours être prioritaires.

On la fait glisser dans la balise « Fond de plan ».
